здравствуйте уважаемые форумчане!вообщем появился у меня одиссей у-010,радовался не радовался принёс домой врубил сильный хлапок в ас,потом играл,и то только левые каналы основного и дополнительного,раскрутил я его и сразу же были видны следы копания в нём,кнопка переключения АС 1 и АС 2 вообще обрезана,реле на АС 2 убрано,на АС 1 стоит полуживое РЭС 6 ,если я не ошибаюсь,со снятой крышкой и по моему нагло закорочеными кем то контактами на нём под платой А 5 вставлена платка защиты от радиотехники у-101,которая не работа способна ,вообщем уже 2-й день пытаюсь привести её в чувство но не получается,хлопок был из за неё там кондёр с43 поменял,из реле у меня есть РЭН 34 и 2-е штуки РЭС6,пробывал ставить и то и то,усилок молчит с одиссеем я раньше дело не имел .Вот и вопрос как поставить туда ,и как правильно подключить реле для защиты АС от напряжения?всё востановить до заводского варианта,тоже не акти...спасибо за помощь!


Дополнительные материалы

1. Вложение:
   Комментарий к файлу: Схема усилителя "Одиссей-010"
   Одиссей-010.rar [233.9 Кб]
   Скачиваний: 3260

2. Вложение:
   Технические данные на реле РЭС-6.pdf [96.02 Кб]
   Скачиваний: 1132

3. Вложение:
   Одиссей-У010 сервис мануал .pdf [2.64 Мб]
   Скачиваний: 2382

4. Как проверить транзистор?

Можете объяснить, что значит ток не идёт? Срабатывает защита, предохранитель перегорает или что-то ещё?

спасибо, что откликнулись!
Нагружаю на 4 ома - падение на датчике тока 0.1ом 0.7в, нагружаю на 3.5 ома - тоже самое. Пробовал замерять ток непосредственно в цепи нагрузки, заменив часть ее заведомо известным резистором 0.39 ом +\-1%. Падение напряжения на нём соответствует тому же току. Защита не срабатывает вообще при любом положении регулятора в обоих плечах. Напряжение БЭ на мощных транзисторах при нагрузке увеличивается до 1.3 - 1.6в. Конденсаторы на плате поменял, все транзисторы по плюсу поставил новые, по минусу меняли до меня. Может я не так меряю. Осциллограф показывает, что транзисторы открываются до конца, а выпрямитель просаживается ниже 37 вольт. Диоды стоят КД210Б с заводской краской, электролиты 10000х50, но я подкидывал еще 4700 - без видимого эффекта... Не хочется лишний раз перепахивать паяльником.

fidman1
С одной стороны, вы пишете, что ток не течёт, а с другой, что защита не срабатывает. Тут скрыто некоторое противоречие. Возможно в этом и есть причина ваших сомнений.

Чтобы защита сработала, ток должен быть достаточным для открытия транзистора VT7 (по схеме из шапки топика). Если на резисторе R13 0,7 Вольта, а движок R11 в крайне левом положении, то защита должна сработать. То есть стабилизатор напряжения перейдёт в режим стабилизации тока.

Так и должно быть. Если бы защита не работала, то при уменьшении сопротивления нагрузки, напряжение на резисторе R13 продолжало бы расти.

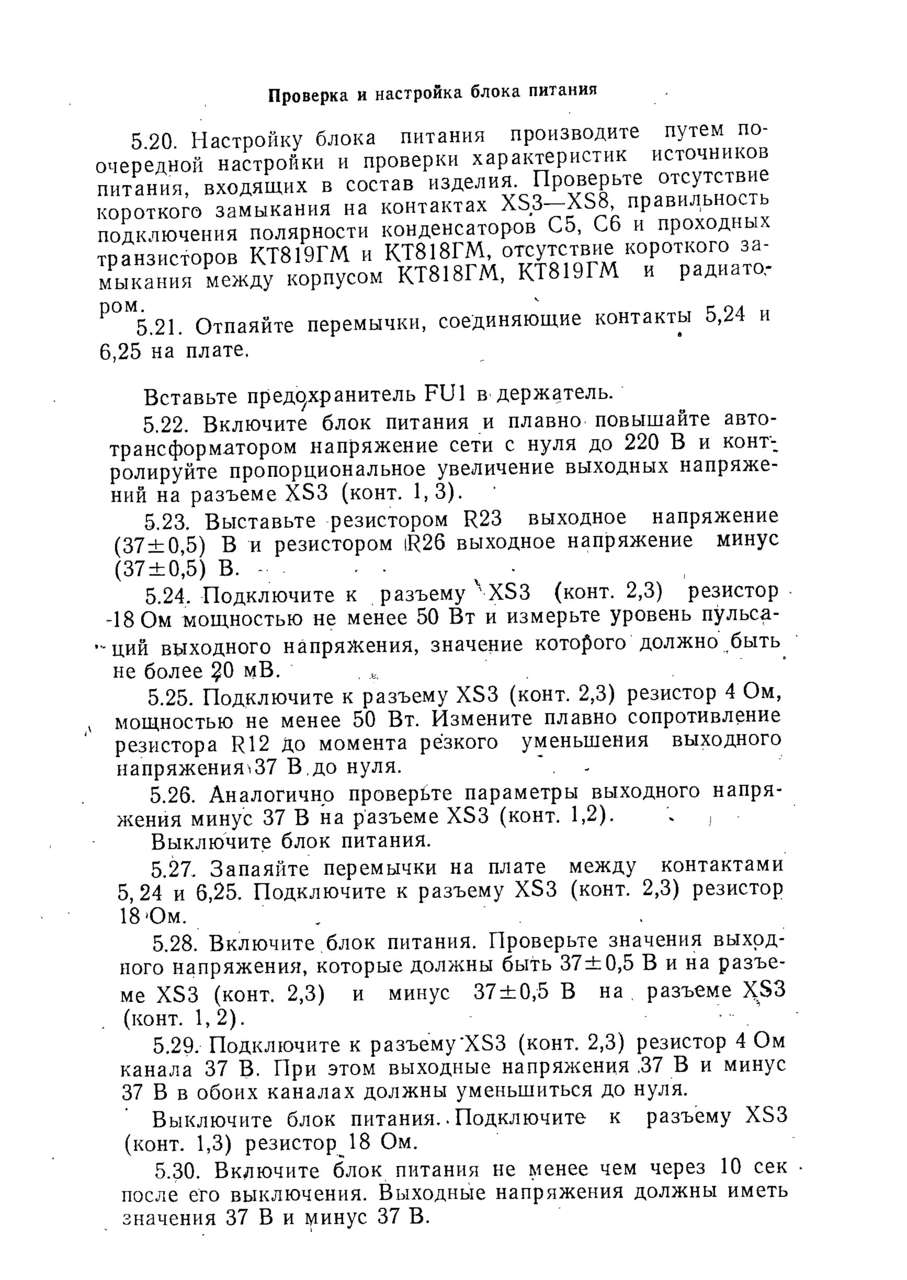

Спасибо. Я так понимаю, что без перемычек 5-24, 6-25 будет генератор тока и ток до нуля не упадет и не защёлкнется в таком положении при подключении нагрузки 4 ома. Тогда в инструкции что-то попутали и перед пунктами 5.25 и 5.26 надо перемычки запаять? download/file.php?id=7188&mode=view

fidman1
Я не знаю, что там имел в виду автор сего опуса, а смоделировать работу стабилизатора в голове я не могу. Эти перемычки отключат схему балансировки стабилизаторов относительно ноля. Наверное, при каких-то значениях нагрузки и положению этих перемычек, можно получить какие-то определённые значения в контрольных точках, которые будут о чём-то свидетельствовать. Вот только как вы будете интерпретировать результаты, если они будут отличаться... Ведь наша бытовая техника собиралась на 5-10% резисторах и транзисторах, не прошедших ОТК ВП. Я в своей практике подобными мануалами не пользовался по той простой причине, что их просто не было. А то что попадалось случайно под руки было по большей части бесполено.

Лучше скажите какая необходимость стала причиной этой "проверки на дорогах"?

Дедушка Фрейд ответил бы лучше, ну Вы поняли)
Хотелось бы разобраться до конца, т.к. еще есть два таких же одиссея с выгоревшими БП. А без срабатывания защиты по питанию на должном уровне они будут гореть.
Похоже, что не защёлкивается БП из-за того, что не пробивается стабилитрон VD1 кс522а. Ему не хватает напряжения для пробоя из-за малой разницы между входом и выходом стабилизатора при 9А потому, что транзистор VT7 не открывается до конца и не закорачивает БЭ переходы составного регулирующего транзистора.

Для того чтобы что-то защёлкнулось, нужно иметь какую-нибудь защёлку, например, реле или триггер. Здесь я его не вижу.

У стабилитрона VD2 примерно та же функция, что и у R13 (по схеме из шапки). Когда падение напряжения на VT1 превышает 22 Вольта, он открывается и напряжение прикладывается между базой и эмиттером VT7. Но стабилитрон, это не пороговый элемент, поэтому в любом случае, стабилизатор напряжения просто перейдёт в режим стабилизации тока.

Про Фрейда не понял, я в танке. Но если вы думаете, что я пытался вас зацепить, то поверьте, я ничего такого делать не пытался.

Наверное, это - Фрейд..

dostuk
Да не очень корректно, согласен.
Имелось в виду, что стабилитрон имеет некоторую вольт-амперную характеристику, которая не имеет чёткой ступеньки. Ну и в отличие, например, от динистора, в этой схеме будет работать как регулятор.

По поводу стабилитрона - его пробой открывает транзистор VT7, который закрывает составной. Закрытие составного приводит к увеличению напряжения на нём и еще большему току через стабилитрон и соответственно через VT7. В результате такой положительной обратной связи стабилизатор закрывается. Получается у этой схемы защиты два устойчивых состояния: до 9А она выключена, а выше - включается на максимум и запирает стабилизатор. Логически схема работает как триггер. Только не работает у меня на столе.(
